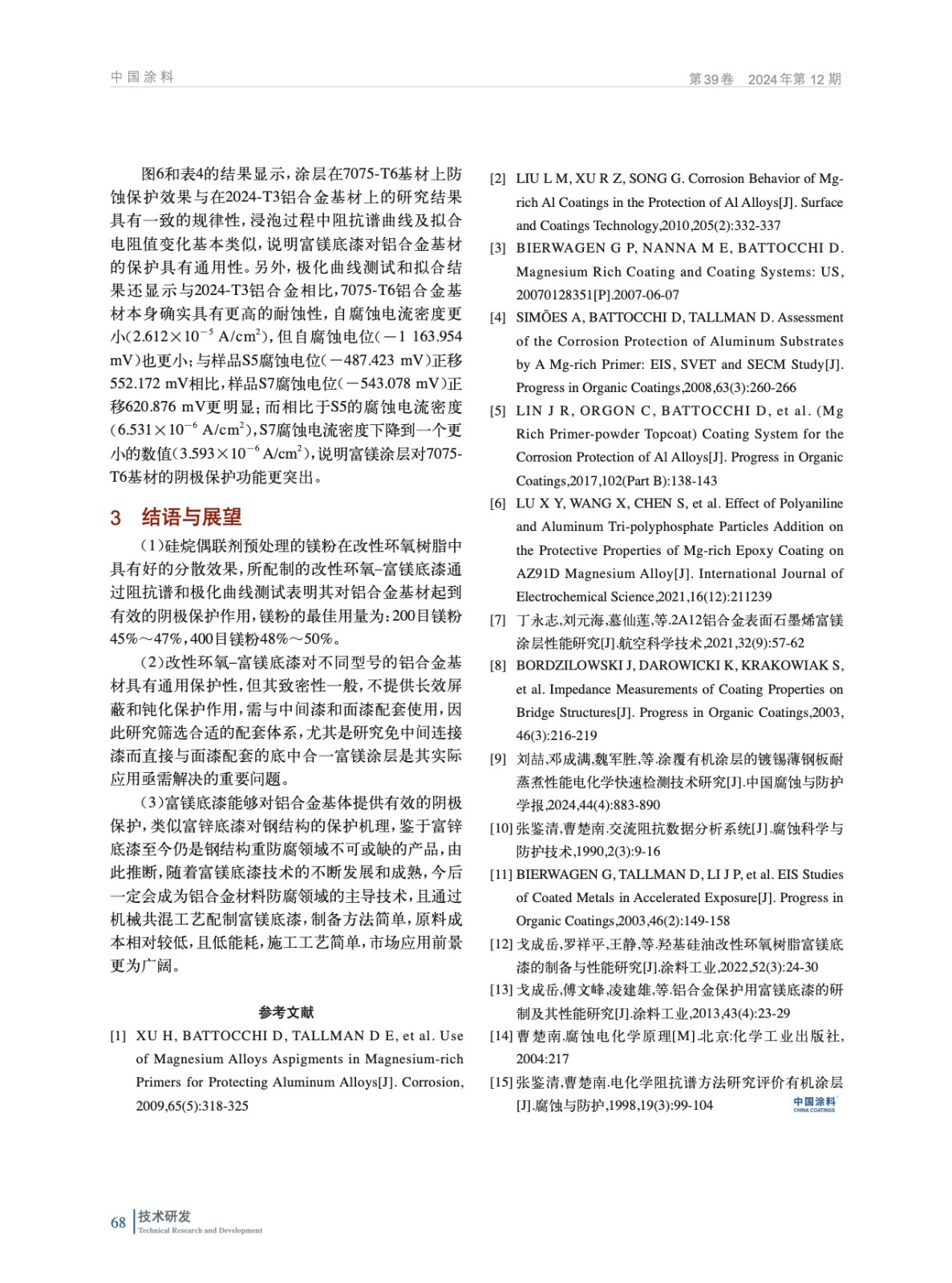

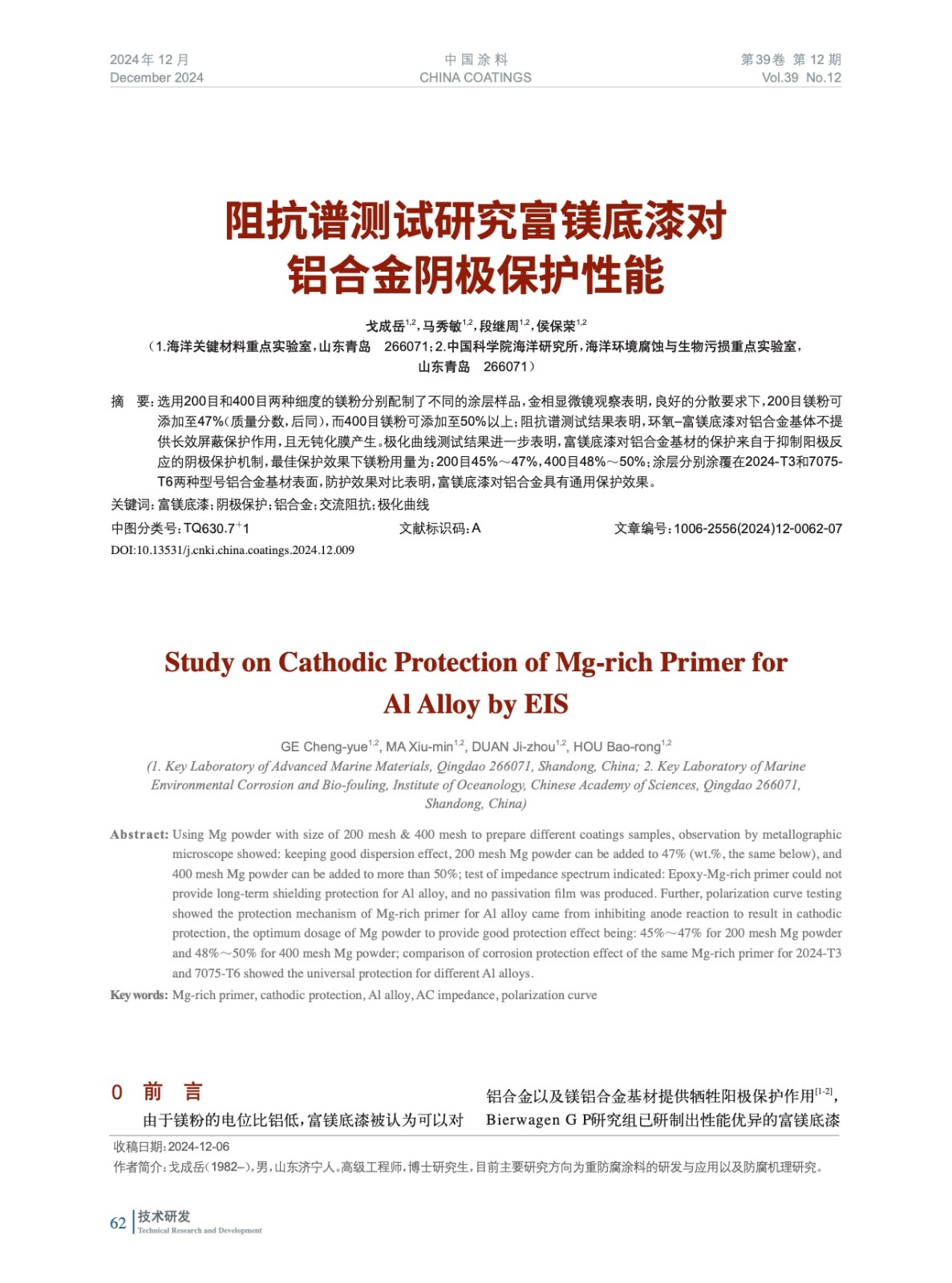

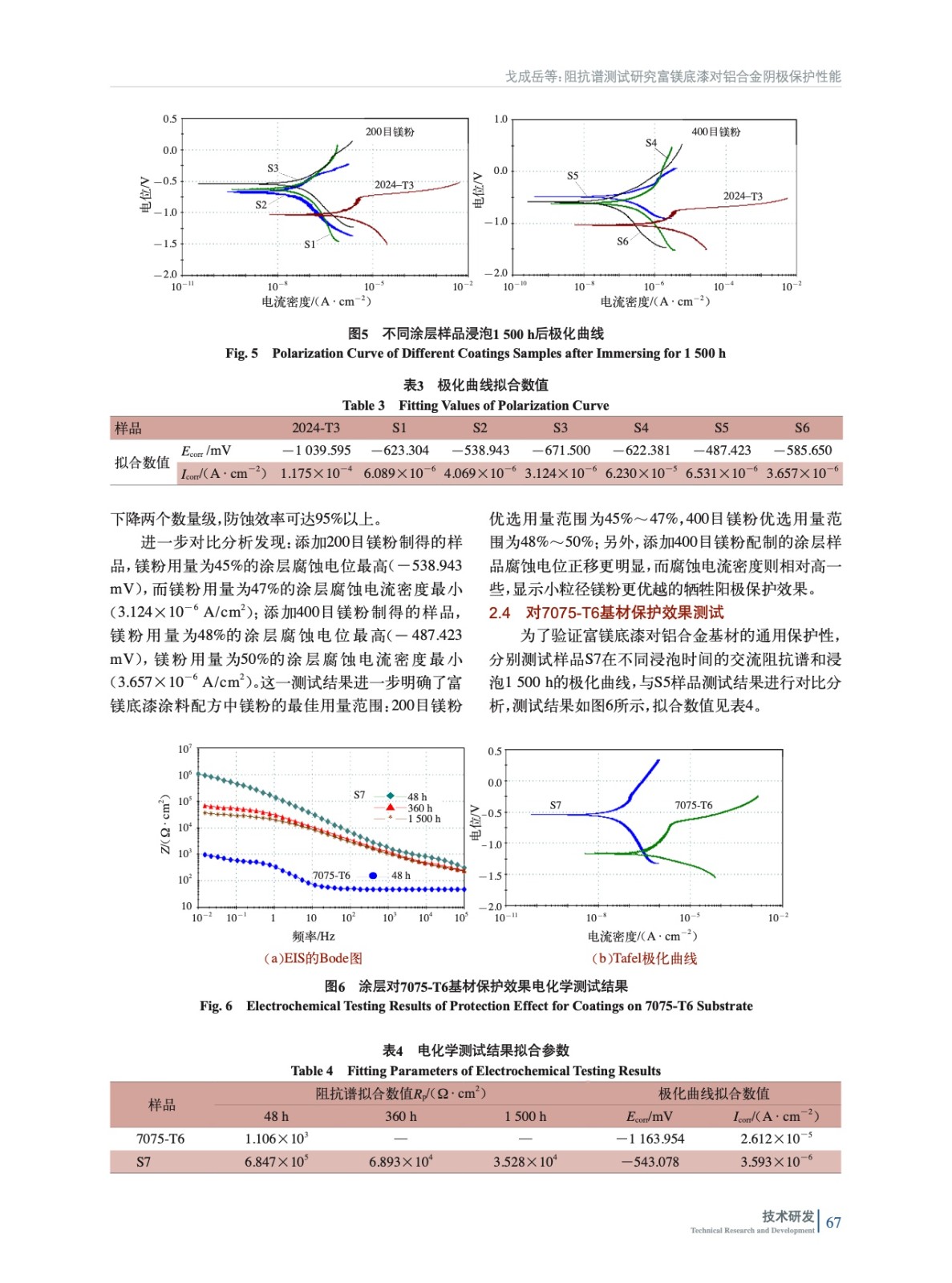

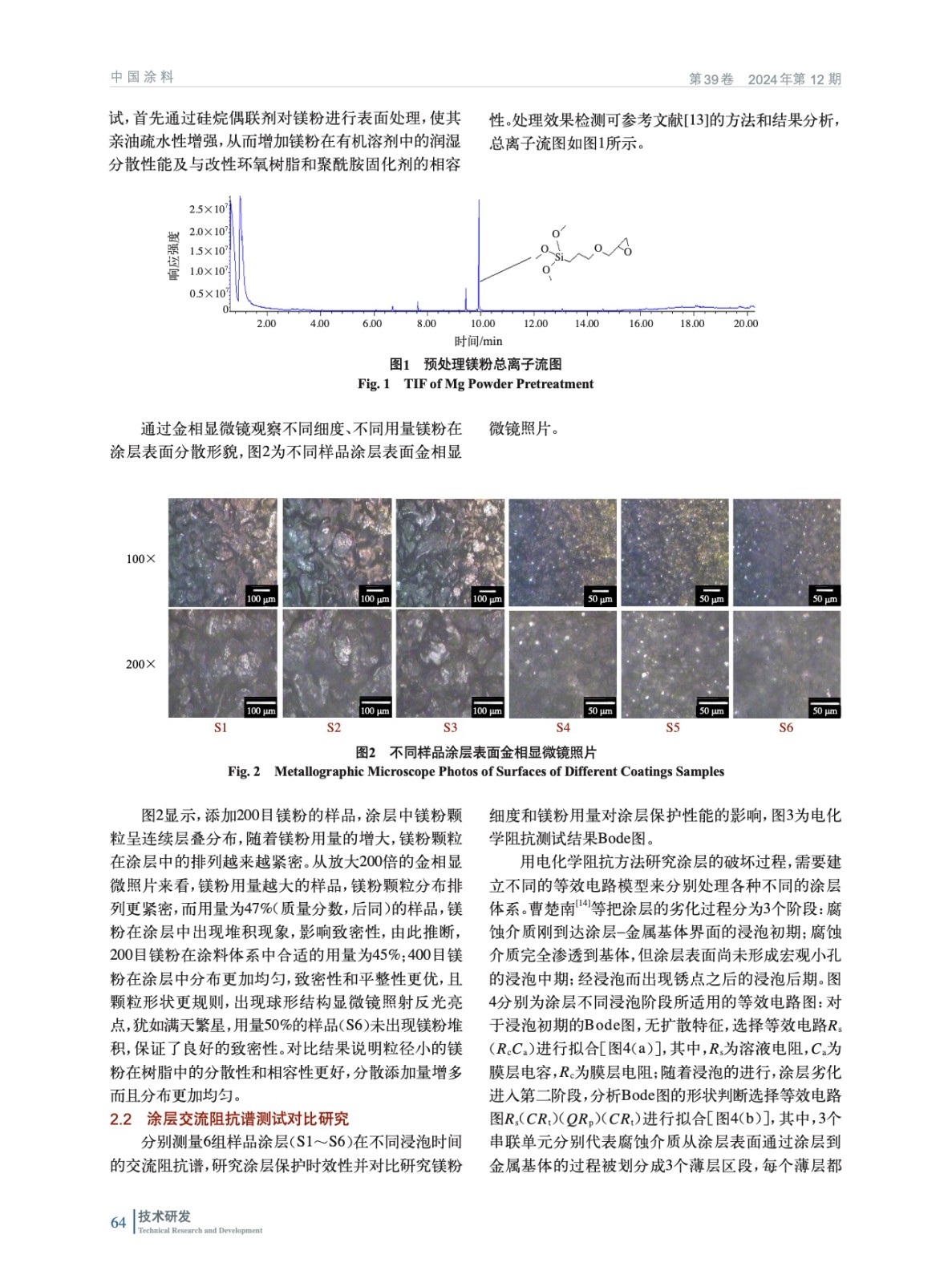

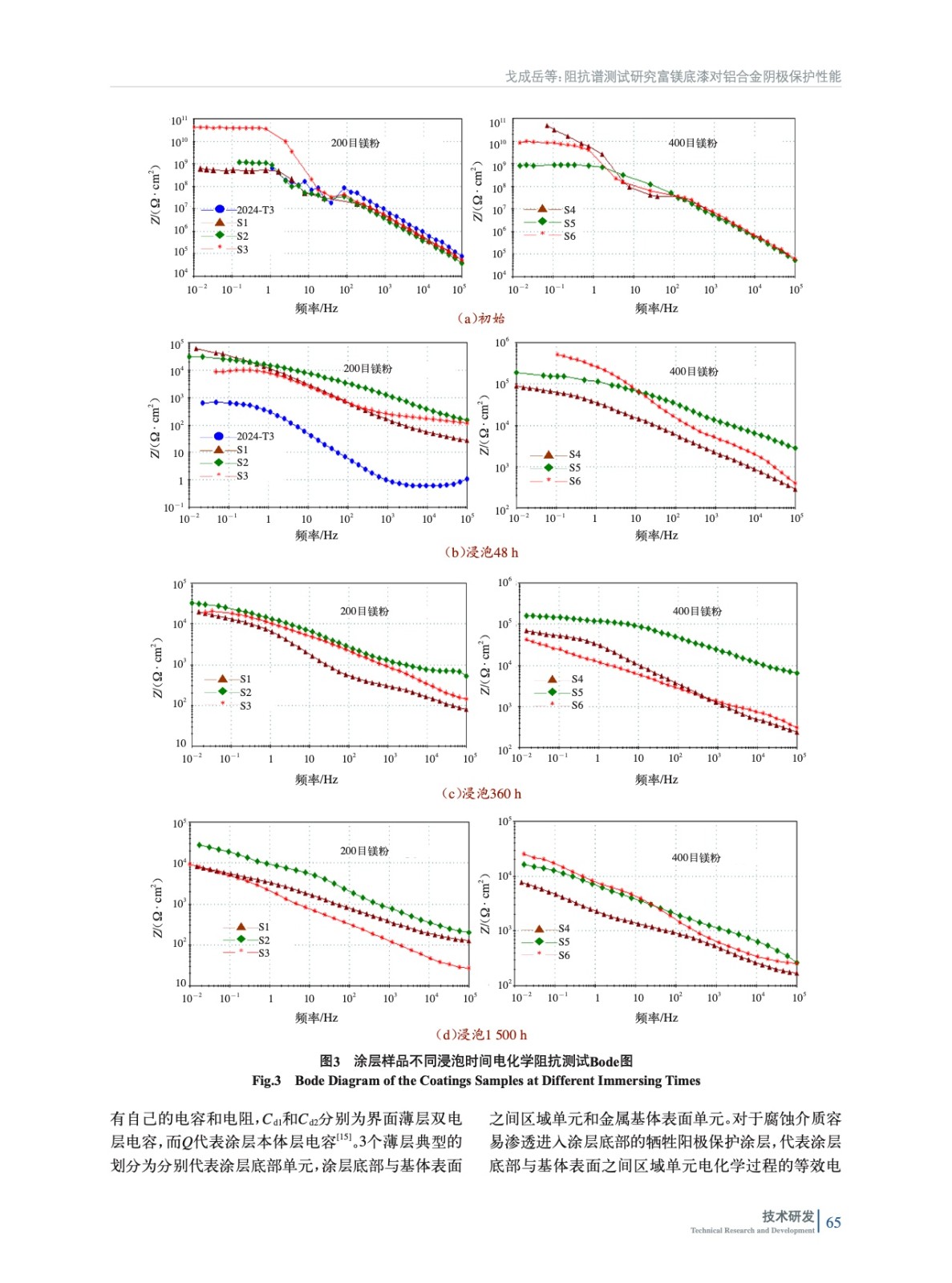

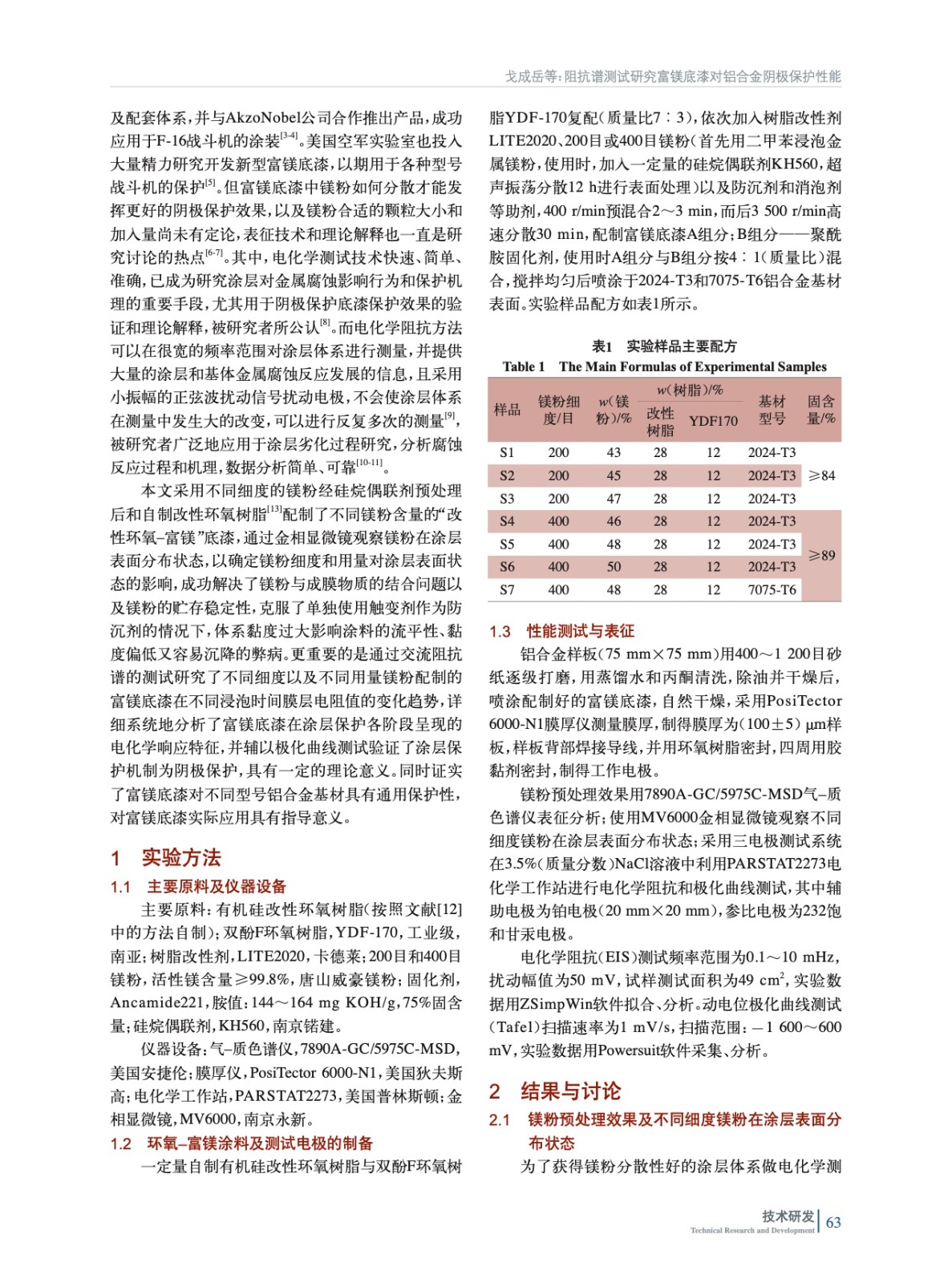

摘要：选用200目和400目两种细度的镁粉分别配制了不同的涂层样品，金相显微镜观察表明，良好的分散要求下，200目镁粉可添加至47%（质量分数，后同），而400目镁粉可添加至50%以上；阻抗谱测试结果表明，环氧–富镁底漆对铝合金基体不提供长效屏蔽?；ぷ饔?，且无钝化膜产生。极化曲线测试结果进一步表明，富镁底漆对铝合金基材的保护来自于抑制阳极反应的阴极?；せ?，最佳?；ばЧ旅痉塾昧课?00目45%～47%，400目48%～50%；涂层分别涂覆在2024-T3和7075-T6两种型号铝合金基材表面，防护效果对比表明，富镁底漆对铝合金具有通用?；ばЧ?。
